Wärme und Kältezähler Ultraschall

Wärme- und Kältezähler Ultraschall

Maximale Präzision über Jahre mit dem Ultraschall-Freistrahlprinzip. Ultraschall Wärme- und Kältezähler von Techem bieten für jede Einbausituation und jede Anforderung die richtige Lösung. Ob bei kleinen oder grossen Durchflussmengen: Unsere Messgeräte mit zukunftssicherem elektronischen Rechenwerk ermöglichen eine Datenfernübertragung per Funk oder M-Bus. Damit entfallen Ablesetermine in den Wohnungen.

Im Übrigen: Für die Multical 403/603 sind weitere Kommunikationsmodule erhältlich (z.B. LONWorks, ModBus, BACnet).

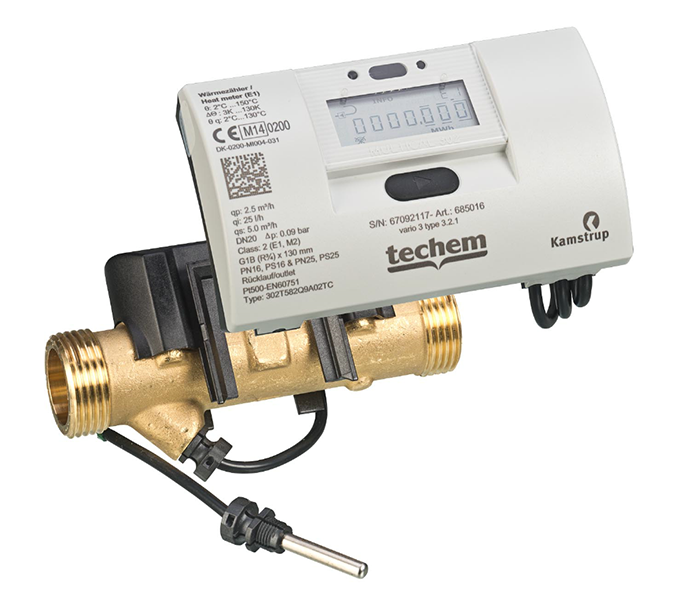

Der Ultraschallzähler der neusten Generation ist Rechenwerk, Volumenmessteil und Temperaturfühler in einem. Die Volumenerfassung erfolgt nach dem Ultraschall-Freistrahlprinzip mit maximaler Präzision. Bei minimalem Einbauaufwand.

Der Ultraschallzähler ist vielseitig einsetzbar: hauptsächlich im Wohnungsbereich, aber auch bei Übergabestationen der Nah- und Fernwärme die perfekte Lösung.

Der Ultraschallzähler Multical 303 ist grundsätzlich ab Werk für das Geräte- und Energiemonitoring vorbereitet. Also einbauen, anschliessen und schon sind die zentralen Funktionen hundertprozentig arbeitsfähig. Zusätzlich warnt er von Anfang an zuverlässig vor Verschmutzung und Luft in der Rohrleitung.

Das Kommunikationsmodul (Funk oder M-Bus) ist bereits vormontiert und betriebsbereit.

Leistungsmerkmale

Höchste Messgenauigkeit und -stabilität mittels Durchflussmessung nach Ultraschallprinzip, auch kleinste Durchflussmengen werden präzise erfasst
Langzeitbatterie bis 16 Jahre
Kein mechanischer Verschleiss: Durchflussmessung ohne bewegliche Teile
Umfangreiche Anzeigen und Speicherfunktionen für Service und Statistik
Kompakte Bauweise, abnehmbares Rechenwerk, optische Schnittstelle
Beruhigungsstrecken im Ein- oder Auslauf nicht erforderlich
Beliebige Einbaulage, auch Überkopf
Erhältlich als Wärme-, Kälte- oder kombinierter Wärme-/Kältezähler
Rücklauftemperaturfühler bereits im Anschlussstück montiert

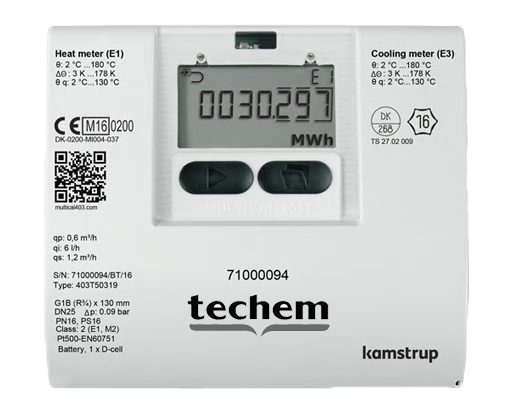

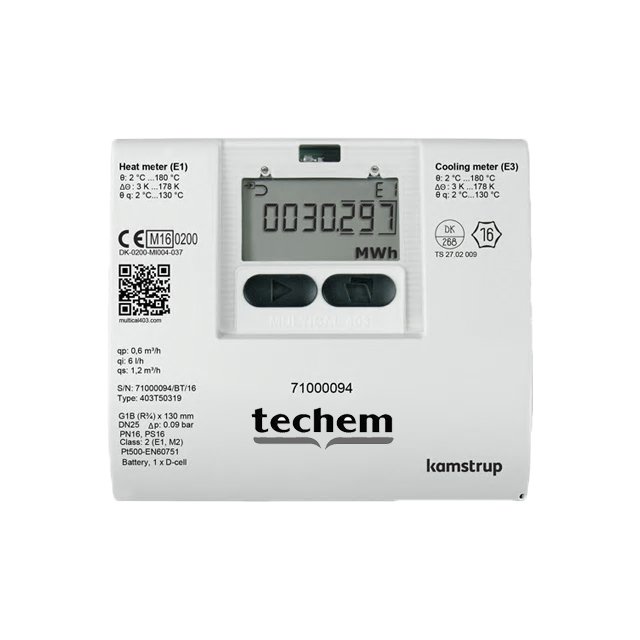

Der Ultraschall Kompaktzähler basiert auf dem bewährten Ultraschallprinzip und ist so gut wie wartungsfrei. Infolge der einfachen Einstellmöglichkeiten werden die Konfigurationen über die Fronttasten des Zählers leicht gemacht. Dieses modulare Gerät lässt sich mit einem beliebigen Kommunikationsmodul bestücken (z.B. Funk, M-Bus, ModBus).

Die Volumenmessung erfolgt mit der bidirektionalen Ultraschalltechnik nach dem Laufzeitdifferenzverfahren. Dieses Messverfahren garantiert ein langzeitstabiles und genaues Resultat. Der Multical 403 wird eingesetzt als Wohnungszähler, Gruppenzähler oder als Messung in Hausübergabestationen von Fernwärmenetzen. Je nach Situation können andere PT500-Temperaturfühler montiert werden. Das Rechenwerk mit LC-Display hat umfangreiche Anzeigen und Speicherfunktionen für Service und Statistik.

Leistungsmerkmale

Auswahl Durchflusssensoreinbau im Vor- oder Rücklauf über die Fronttaste
Höchste Messgenauigkeit und -stabilität mittels Durchflussmessung nach Ultraschallprinzip, auch kleinste Durchflussmengen werden präzise erfasst
Durchflussmessung ohne bewegliche Teile, deshalb kein mechanischer Verschleiss
Umfangreiche Anzeigen und Speicherfunktionen für Service und Statistik
Kontinuierliche Selbstüberwachung des Ultraschallmesssystems mit Vorwarnung bei Luft, starker Verschmutzung oder anderes
abnehmbares Rechenwerk
Beruhigungsstrecken im Ein- oder Auslauf nicht erforderlich
Beliebige Einbaulage, auch Überkopf
bis qp 10 m3/h kann ein Temperaturfühler direkt in das Volumenmessteil eingeschraubt werden
qp 1.5 bis 15.0 m3/h

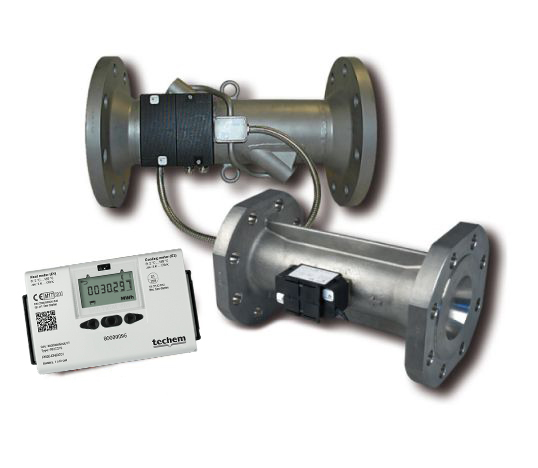

Das Rechenwerk Multical 603 ist die Basis für eine exakte Energiemessung. Darüber hinaus lässt dieses Produkt in punkto Flexibilität keine Fragen offen. Unterschiedlichste Kombinationen von Volumenmessteilen und Temperaturfühlern für beinahe alle Situationen.

Rechenwerk

Das stichtagsprogrammierbare, elektronische Rechenwerk Mutlical 603 arbeitet sowohl mit mechanischen Volumenmessteilen, als auch mit Volumenstromgebern nach dem Ultraschallprinzip. Vor Ort lässt sich die Einbauposition im Vor- oder Rücklauf programmieren. Es hat ein multifunktionales LC-Display mit Hintergrundbeleuchtung zur Anzeige von z.B. Energie, Vorjahreswärmemenge, Stichtag, Durchfluss, Vor- und Rücklauftemperatur, Temperaturdifferenz, Leistung, Volumen, Betriebstage, Gerätenummer, individuelle Tariffunktionen, 24 Monate Historienspeicher, umfangreiche Diagnoseanzeigen, usw.

Neben der integrierten optischen Schnittstelle für Ablesung und Service ist es zur Nachrüstung mit zusätzlichen Schnittstellenmodulen für M-Bus, Funk oder Analogausgang (4-20 mA) vorbereitet. Anstelle der 10-Jahres Batterie kann zur Spannungsversorgung ein 230 V AC oder ein 24 V AC Netzteil eingebaut werden.

Leistungsmerkmale

Als Wärme-, Kälte oder Wärme-/Kältezähler lieferbar
Gut lesbares Display mit Hintergrundbeleuchtung
Datenlogger, programmierbar mit Intervallen von Jahren bis Minuten
Vor-Ort-Konfiguration der Einbauposition (Vor- oder Rücklauf)
Automatische Erkennung der Grösse des Ultraschall Volumenmessteils (Auto detect)
Zwei Modulsteckplätze: Einfach einsetzbare Schnittstellenmodule für die Einbindung in Gebäudesysteme: z.B. M-Bus, LONWorks, ModBus, BACnet
Die Jahresarbeitszahl (JAZ) der Wärmepumpe jederzeit unter Kontrolle: zusammen mit einem Elektrozähler wird der Multical 603 Teil der Betriebsoptimierung
höchste Messgenauigkeit und Messstabilität durch Durchflussmessung mit dem Ultraschallprinzip
Durchflussmessung ohne bewegliche Teile, deshalb kein mechanischer Verschleiss
exakte Erfassung selbst kleinster Durchflussmengen
Beruhigungsstrecken im Ein- oder Auslauf sind nicht erforderlich
beliebige Einbaulage, auch Überkopf
2 freie Temperaturfühler
qp 1.5 bis 400.0 m3/h
